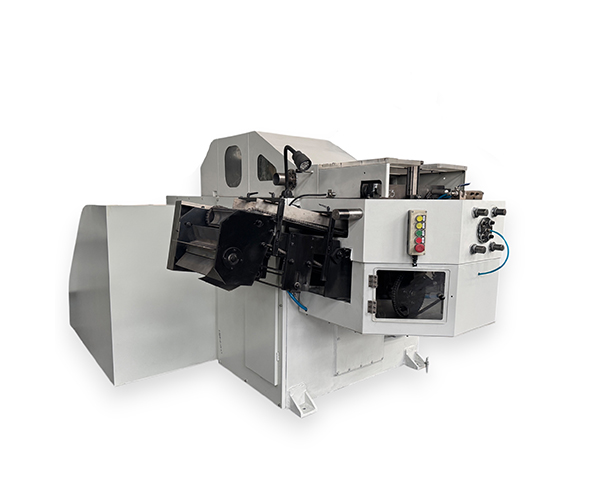

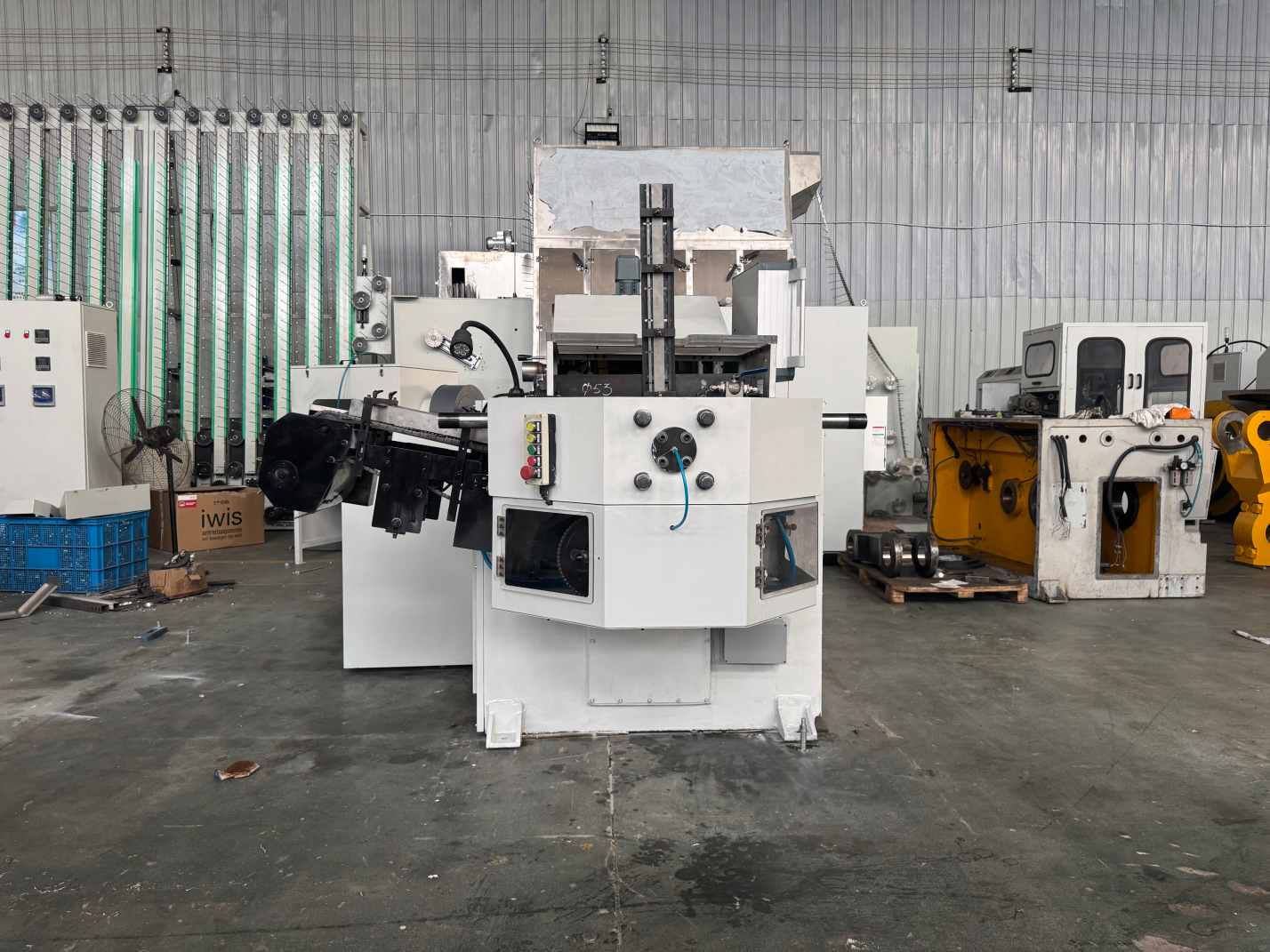

La máquina de la prensa de extrusión desarrollado por nuestra empresa, es un dispositivo de extrusión de aluminio de alta velocidad de nueva generación. Este equipo viene equipado con transportadores de cadena de elevación de los discos para la alimentación, de forma automática, de la maquina. Los discos de aluminio son colocados con precisión y enviados por un sistema de carril a la prensa. El sistema coloca los discos con precisión en el punzón de la cavidad del troquel. Mediante la acción de los mecanismos de manivela-eje de conexión de varilla, barra media vuelta y bloque deslizante, los discos de aluminios son extrudidos en la forma y tamaño deseados.
El espacio libre entre el gancho del punzón y la matriz controla el espesor del tubo. Los discos son presionados a través de la ranura circular existente entre la base de la matriz y la punta del punzón formando el tubo. Este tubo ya formado, es descargado al exterior mediante una cinta transportadora que lo transfiere al siguiente equipo de producción.
A. Diámetro de tubos: φ35mm-φ59mm
B. Longitud de los tubos: 80-250mm
C. Velocidad de producción: ≤120 unid / min
D. Potencia del motor principal: 37KW, Potencia total: 37.28KW
E. Presión de aspiración: ≥0.4Mpa
F. Carrera del golpe: 350mm
G. Peso neto: 11000 Kg, aprox.
H. Dimensiones: 3195 * 1558 * 1585mm (cinta transportadora y tolva de vibrador de discos no incluido)
A. Todo el equipo se controla mediante PLC SIEMENS que consigue un control fiable y sincroniza la operación con total seguridad. La detección automática por fallo en la lubricación o de bloqueo entre la matriz y el punzón es otra de sus características adicionales.
B. La máquina adopta la estructura de cuerpo en acero fundido (fundición de una vez) que le proporciona una excelente rigidez y resistencia al impacto. El cuerpo del torno es procesado en un gran centro de procesamiento. El mandril y algunas otras piezas son fabricados por un equipo CNC, que permite conseguir un alto grado de precisión.
C. El equipo tiene todo el sistema eléctrico y su estructura completamente cerrado, con funcionamiento estable y bajo ruido. Si el tubo no se ha formado bien , la máquina deja de funcionar automáticamente.

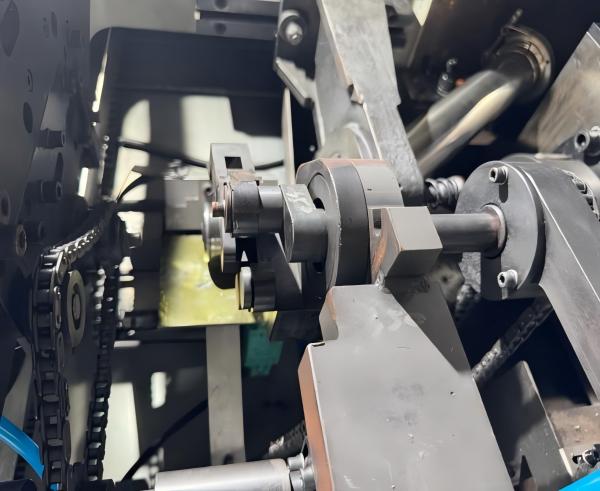

D. El asiento de la punta del punzón adopta la forma de doble plano inclinado con la ubicación precisa. La base del punzón y las bielas de conexión utilizan un sistema ajustable que elimina el espacio causado por el uso y desgaste de producido por una larga utilización del equipo y asegura una alta precisión a largo plazo.
E. Las partes principales del equipo utilizan una aleación de bronce de alta calidad que reduce el coeficiente de fricción, aumenta la resistencia al desgaste y prolongar la vida útil de trabajo.
F. La máquina está diseñada con el cuerpo de torno cerrado completamente, lo que evita la fuga de lubricante sobre el suelo.
G. Las operación y el mantenimiento son sencillos. La máquina cumple con el concepto de ahorro de energía y protección del medio ambiente.
